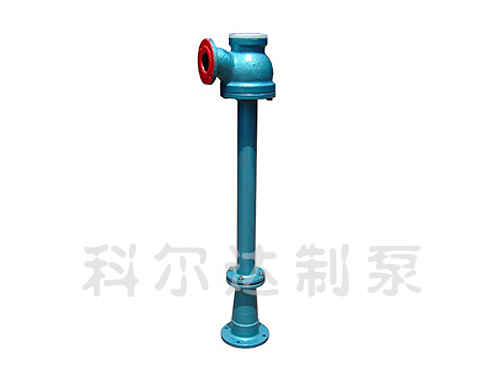

您得位置： PSB節能型系列水噴射真空泵
|
|
|
產品概述: |
|
一、用途：
噴射泵是目前工程上最佳的真空獲得裝置，適用于蒸餾，蒸發、濃縮、干燥，結晶，吸收，傳質，冷凝，制冷，除氧，供氧，輸送，三廢治理等多種場合。在化工，制藥，食品，印染，制革，環保等方面應用盛廣，是一種新興的真空獲得設備。在整個國民經濟中發揮極大的作用。
二、特點：
結構簡單，性能可靠，耗能量小，噪音低，便于綜合利用。因本身沒有往復運動的部件，所以壽命長，管理，維修方便。與同類機械真空泵相比價格廉，并可節約大量機油和電力。
三、工作原理：
水噴射泵是有變截面的噴咀，變截面和等截面組成的混合段，變截面的擴散段，球型混合室四個部分組成。
具有一定壓力的工作流體通過噴咀高速噴出，使壓力能轉化為速度能。在噴咀出口區域形成真空，從而將引射的介質抽引出來，二股不等量的介質進入混合段后進行混合、振蕩及各種物理量的轉換，最后進入擴散段，把速度能還原成壓力能，略高于大氣壓力而排出。由于噴射流體是連續相，所以形成真空況亦為穩定連續相。
四、主要技術規格：
測定條件：大氣壓=760mmHg、工作水溫=250C、抽氣介質=大氣狀態。
|
型 號 |
抽氣速率m3/h |
真空度mmHg |
排氣量m3/H |
工作水壓Kg/cm2 |
工作水溫℃ |
配備水泵 |
配備電機KW |
配備反應罐L |
|
20 |
21 |
750 |
20 |
3 |
常溫 |
1 1/2 BA-6 |
1.5 |
50-100 |
|
40 |
41 |
750 |
40 |
3 |
常溫 |
2BA-6 IS65-50-125 |
4 |
100-300 |
|
60 |
70 |
750 |
60 |
3 |
常溫 |
3BA-9 IS80-65-160 |
7.5 |
300-500 |
|
110 |
125 |
750 |
110 |
3 |
常溫 |
3BA-9 IS80-65-160 |
7.5 |
500-1500 |
|
130 |
150 |
750 |
120 |
3 |
常溫 |
3BA-9 IS80-65-160 |
7.5 |
500-2000 |
|
150 |
180 |
720 |
150 |
3 |
常溫 |
3BA-9 IS80-65-160 |
7.5 |
500-2000 |
|
300 |
360 |
700 |
300 |
6 |
常溫 |
3BA-9 80D12×5 |
7.5 |
3000 |
|
700 |
780 |
680 |
700 |
6 |
常溫 |
3BA-9 80D12×5 |
7.5 |
3000 |
|
1000 |
1200 |
680 |
1000 |
6 |
常溫 |
125D25×2 4BA-12 |
18 |
5000 |
|
1200 |
1400 |
680 |
1200 |
6 |
常溫 |
125D25×2 4BA-12 |
18 |
5000 | | |
